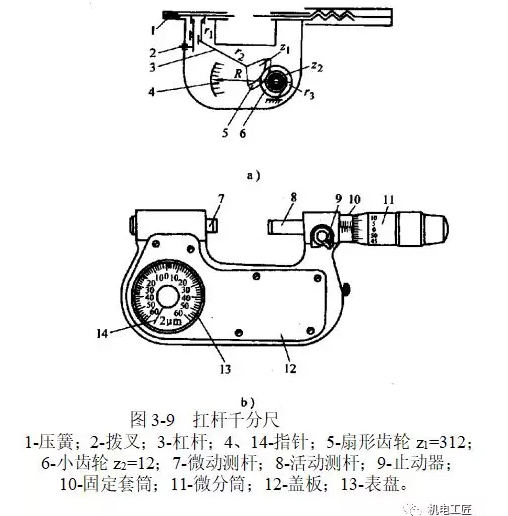

杠桿千分尺 又稱指示千分尺，它是由外徑千分尺的微分筒部分和杠桿卡規中指示機構組合而成的一種精密量具，見圖3-9。
杠桿千分尺的放大原理見圖3-9a，其指示值為0.002mm，指示范圍為±0.06mm，r1=2.54mm，r2=12.195mm，r3=3.195mm，指針長R=18.5mm，z1=312，z2=12，則其傳動放大比k為：
即活動測砧移動0.002mm時，指針轉過一格。讀數值b為：
b≈0.002 k = 0.002×723mm = 1.446mm
杠桿千分尺既可以進行相對測量，也可以像千分尺那樣用作絕對測量。其分度值有0.001mm和0.002mm兩種。
杠桿千分尺不僅讀數精度較高，而且因弓形架的剛度較大，測量力由小彈簧產生，比普通千分尺的棘輪裝置所產生的測量力穩定，因此，它的實際測量精度也較高。
使用注意事項
1) 用杠桿卡規或杠桿千分尺作相對測量前，應按被測工件的尺寸，用量塊調整好零位。
2) 測量時，按動退讓按鈕，讓測量桿面輕輕接觸工件，不可硬卡，以免測量面磨損而影響精度。
3) 測量工件直徑時，應擺動量具，以指針的轉折點讀數為正確測量值。
